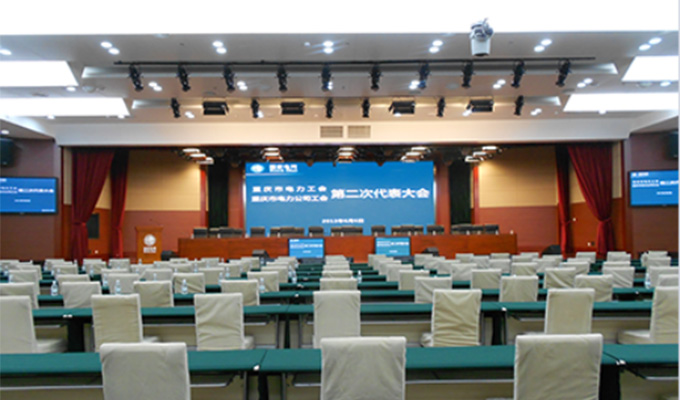

重慶電力公司
重慶市電力公司于1997年6月6日隨重慶市直轄而成立，經營區域覆蓋全市40個區縣、服務人口約3000萬人。截至2010年底，公司資產總額418.77億元，員工總數2.77萬人，售電量462.48億千瓦時，營業收入268.01億元，連續四年名列全市工業企業50強第2位。
項目需求
主要用于電力公司的日常開會、研討會、年度會議、培訓、技術交流等等。需要根據會議室需求配置會議功能，會議功能有投影或電視機顯示系統、擴聲系統、有線會議討論系統、中央控制系統、高清音視頻矩陣切換功能等。
系統設計
顯示系統
1、將通常的視頻源信號（DVD、VCD、現場攝像、電腦網絡信息、電子白板、實物展示等）進行顯示；
2、現場采集圖像并同時混合同步音頻信號；
3、將不同的圖像信息分別送入不同的屏幕系統，滿足不同情況下的視頻顯示功能要求；
4、預留視頻信號輸入、輸出接口；
5、預留AV、VGA、HDMI等接口；
6、將不同形式的視頻信息如DVD、攝像機、筆記本、錄像機等等視頻信息顯示到投影。
擴聲系統
1、采用數字話筒前級處理器和數字周邊處理器，設計多種工作模式，例如會議討論模式，影音模式、節目模式、遠程會議模式等，可根據不同的需要快速調節話筒前級處理器，滿足不同模式的音響擴音；
2、采用多編組調音臺，多路編組輸出，解決會議室開展遠程視頻會議時遠程音頻與本地音頻信號分組輸出
3、預置多組出廠會場效果和工作模式，現場調試可下載直接使用，無需進行復雜調試，
4、采用軟件調試和設置，可根據現場的環境、位置擺放、音箱擺放、會議的類型等進行預先設置和實時調節，系統可以與集中控制系統對接，通過集中控制系統進行管理；
5、根據會議類型設置壓限效果，防止信號輸出過大，帶來過大的音頻電流，燒壞音箱；
6、根據會議類型設置噪音門效果，濾波多余的噪音輸入音響設備，產生噪音，影響音響擴聲效果；
7、音箱采用一對一定阻傳輸方式，音箱與功放阻抗匹配，采用全頻寬頻音箱，還原出最佳的音質效果。
中控矩陣系統
會議室的中央集中控制系統配置有中控控制主機、IPAD平板電腦、電源控制器、音量調節器等設備作為會議室的中央集中控制系統核心控制設備，實現對會議室的環境控制（空調溫度控制、窗簾控制）、攝像機和投影機控制、投影幕和吊架升降控制、音視頻切換控制、音量大小調節等功能，中控系統可以實現以下功能：
1、支持IPAD、Iphone、Android，基于IOS系統平臺和Android系統平臺，支持IPAD/Iphone/Android移動終端；采用app軟件格式，根據使用需求可以個性diy編輯界面，控制界面程序支持自定義，支持編程圖片，圖形，文字，動畫，2D/3D按鍵等個性化界面。
2、視頻切換管理控制：把各路視頻信號輸入輸出接到高清混合切換矩陣的輸入輸出口，由于高清混合切換矩陣具有RS-232控制接口，中控主機可通過RS-232串口對高清混合切換矩陣的控制，可實現對視頻輸入/輸出通道切換控制功能，實現工作人員無需到達機房，通過平板電腦即可實現對視頻切換管理；
3、攝像機控制：會議室配置有會議攝像頭，中控主機通過串口RS-232或者串口RS485協議控制攝像機動作，通過級聯攝像機控制端口，地址撥碼分配，可實現由中控主機編程控制攝像頭的轉動，鏡頭變焦、聚焦等功能，并將信號輸出到各類顯示終端或錄像設備等。還可以與數字會議系統進行對接，實現攝像跟蹤功能，可以對講話者進行特寫。
4、投影機控制：中控主機通過串口RS232協議或者紅外發射棒控制投影機電源開關、顯示畫面切換等，投影機廠家會提供其投影機的外部通信協議代碼，即俗稱的中控代碼?；蛘邔W習其紅外遙控代碼，然后寫入中央控制系統主機，在作人員操控觸摸屏時，主機將控制代碼發送給投影機，達到控制的目的?？稍谕队皺C的開關過程中加入延時，以保護投影機。
5、投影幕控制：通過中控系統主機總線口CR-NET連接電源管理器控制電動幕布，在會議室不使用投影時，可一鍵聯動電動幕布升起，保證了會場的整齊有序，電動幕布一般采用強電開關控制，通過電源控制器控制幕布的電機正反轉，從而達到升降的效果。在觸摸屏內邏輯指令中加入互鎖，避免管理人員誤操作損壞設備，管理方便快捷。
6、電源管理：會議室的設備電源可以統一控制管理，實現一鍵全部設備電源開啟和一鍵電源關閉，輕按觸摸屏上“電源”按鍵，系統電源便會依次打開（按業內標準-AV信號源、音視頻矩陣、效果、均衡器，10秒后啟動功放），關閉系統時執行相反程序。
7、音量控制：會議室中控通過RS-232控制音量控制器可以方便調節會議室的話筒、DVD等設備音量大小，所有音量電平及數字百分比顯示于觸摸屏上，使用戶對系統音量控制一目了然。
8、DVD播放機控制：會議室所內的中央控制系統，可通過學習DVD播放遙控器的紅外控制代碼，錄入中控主機，在與會人員操作觸摸屏控制時，中控主機通過紅外發射棒連接DVD播放器的紅外接收口，對會場的音樂切換,音量大小進行調節，可實現所有遙控器功能的操作，不必隨身攜帶遙控器。使多個遙控器的功能及觸摸屏與一身，減少與會人員工作量。
