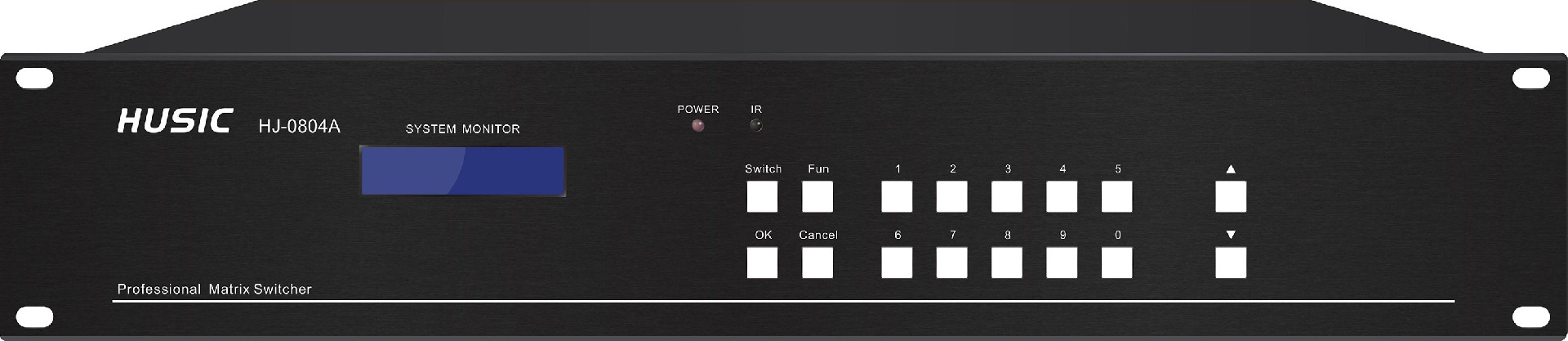

產品名稱：
AV矩陣
產品型號：
HJ-0804A
所屬分類：
矩陣系列
產品簡介：
標準機架設計，藍光高檔液晶屏，多級菜單顯示方式；內部帶有緩沖電路，信號補償電路，自動增益調節，使圖像信號能高保真輸出，更加穩定，更遠距離傳輸；視頻及音頻左右聲道采用獨立的電路板，核心處理電路互不相連，極大提高了切換和傳輸質量；支持快速切換操作，支持紅外遙控；獨立的輸入、輸出端子，視頻采用全銅BNC接口，
-
標準機架設計，藍光高檔液晶屏，多級菜單顯示方式；
內部帶有緩沖電路，信號補償電路，自動增益調節，使圖像信號能高保真輸出，更加穩定，更遠距離傳輸；
視頻及音頻左右聲道采用獨立的電路板，核心處理電路互不相連，極大提高了切換和傳輸質量；
支持快速切換操作，支持紅外遙控；
獨立的輸入、輸出端子，視頻采用全銅BNC接口，音頻采用RCA接口；
全制式，兼容NTSC3.58、NTSC4.43、PAL、SECAM等視頻制式，350M(-3dB),滿載帶寬；
支持一鍵快速查詢功能，方便察看矩陣的切換狀態；
具有掉電記憶功能帶有斷電現場保護；
提供RS232通訊接口，控制協議簡要易用；可高速處理RS232通訊數據，這樣提高了DLP等顯示設備信號切換的等待時間；
音頻部分支持雙聲道立體聲；
支持音視頻同時切換或音視頻分開切換；
采用國際通用的標準寬電壓輸入電源，電網電壓在100V—250V之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性；
視頻
增 益：0 dB
帶 寬：350MHz (-3dB),滿載，可支持RGB信號
串?dāng)_和：-50dB @10 MHz；
微分相位：<1.28度，3.58MHz
微分增益誤差：0.1%, 3.58-4.43MHz
微分相位誤差：0.1度, 3.58-4.43MHz
最大傳輸延時：5nS(±1nS)
信號制式 ：NTSC3.58，NTSC4.43，PAL，SECAM
信號類型：復合視頻
視頻輸入
回波鎖相：0.3V—0.4Vp-p
最小/最大電平：模擬信號0.5V ~ 2.0V p-p
阻 抗：75 Ω
回波損耗 ：<-30dB@5MHz">-40dB@5MHz">-30dB@5MHz
最大直流偏置誤差：15mV
視頻輸出
最小/最大電平：模擬信號0.5V ~ 2.0V p-p
阻 抗：75 Ω
回波損耗 ：<-30dB@5MHz
直流補償：最大±7mV
音頻信號
增 益：0 dB
頻率響應：20 Hz ~ 20 kHz
總諧波失真：噪聲 0.03% @ 1 kHz
信噪比（S/N）：>90dB
立體聲分離度：>80dB @ 1 kHz
共態抑制比（CMRR）：>75dB @: 20 Hz ~ 20 kHz
輸入阻抗：>10 kΩ
輸出阻 抗：50 Ω
最大輸入電平：+19.5dBu
增益誤差：±0.1dB
最大輸出電平：+19.5dBu
其它
電 源：100VAC ~ 240VAC, 50/60 Hz
儲存、使用溫度: -20° ~ 70°C
儲存、使用濕度:10% ~ 90%）
平均故障間隔時間:31000 小時
尺寸(W×H×D)：484×88×235mm；
重量：4.6Kg；
