產品名稱：

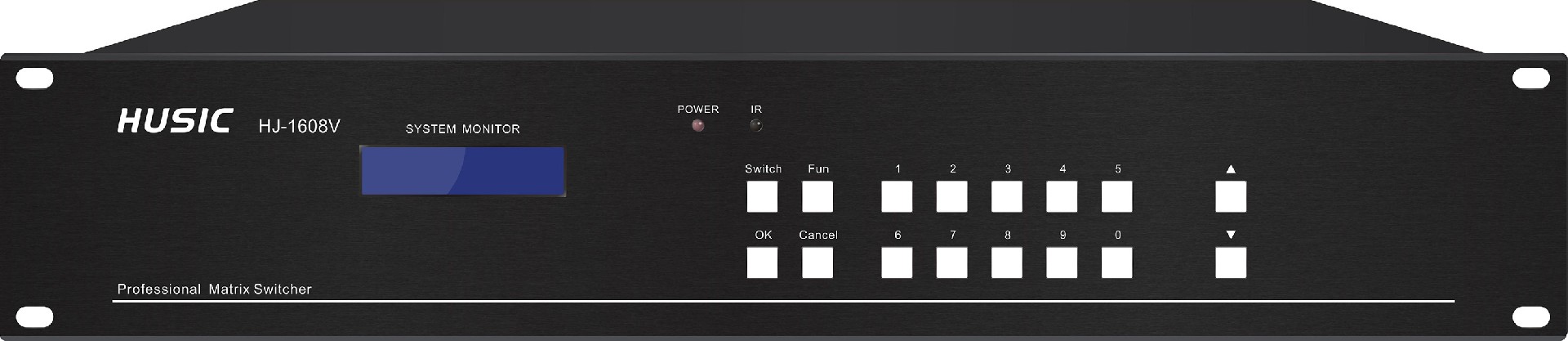

VGA矩陣
產品型號：
HJ-1608V
所屬分類：
矩陣系列
產品簡介：
采用最新32位內嵌式處理器；采用大規模高分辨率芯片，具有長線驅動功能；采用信號長距離傳輸失真增益補償技術；采用數字同步識別處理（DSIP)技術；采用可編程邏輯陣列電路（CPLD)，性能更穩定；獨立的VGA輸入、輸出端子，采用15-PlN HDFC母接口，支持各種RGB、VGA信號源；矩陣內部采用高帶寬開關芯片，圖像清晰無拖影
-
采用最新32位內嵌式處理器；
采用大規模高分辨率芯片，具有長線驅動功能；
采用信號長距離傳輸失真增益補償技術；
采用數字同步識別處理（DSIP)技術；
采用可編程邏輯陣列電路（CPLD)，性能更穩定；
獨立的VGA輸入、輸出端子，采用15-PlN HDFC母接口，支持各種RGB、VGA信號源；
矩陣內部采用高帶寬開關芯片，圖像清晰無拖影；
輸入、輸出帶緩沖設計，增強了抗沖擊及輸出能力；
智能控制，提供RS232控制接口，可以讓多臺矩陣級聯使用，以擴充多路端口；
同時具有手動面板、掉電現場保護功能、狀態存儲記憶；
全貼片SMD工藝，特有ESD靜電保護功能；
帶有斷電現場切換記憶保護、LCD液晶顯示、視頻同步或分離異步切換等功能，可設置ID地址實現多機級聯，最多可以級聯100臺矩陣；
采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；
增 益：0 dB；
帶 寬：450MHz (-3dB),滿載；
串擾和：-60dB @10 MHz；
切換速度<150ns；
輸入最小/最大電平模擬信號：0.5V ~ 2.0V p-p；
輸入阻 抗：75 Ω；
回波損耗：<-38dB@5MHz；
最大直流偏置誤差：16mV；
輸出最小/最大電平：2.0V p-p；
輸出阻抗：75 Ω；
同步輸入電平：0.5V- 5.0V p-p,: 4.0V p-p 正常；
同步輸出電平：1K；
同步輸出阻抗：75 Ω；
最大傳輸延時：水平92ns,垂直： 158ns；
最大上升/下降時間：4ns；
串行控制接口：RS-232, 9-針母 D型 接口；
波特率與協議：波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位；
串行控制口：2 = TX, 3 = RX, 5 = GND；
電 源：100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源；
溫 度：儲存、使用溫度: -20° ~ 70°C；
濕 度：儲存、使用濕度:10% ~ 90%；
平均故障間隔時間：31000 小時；
尺寸(W×H×D)：484×88×245mm；
重量：4.8Kg；
