產品名稱：

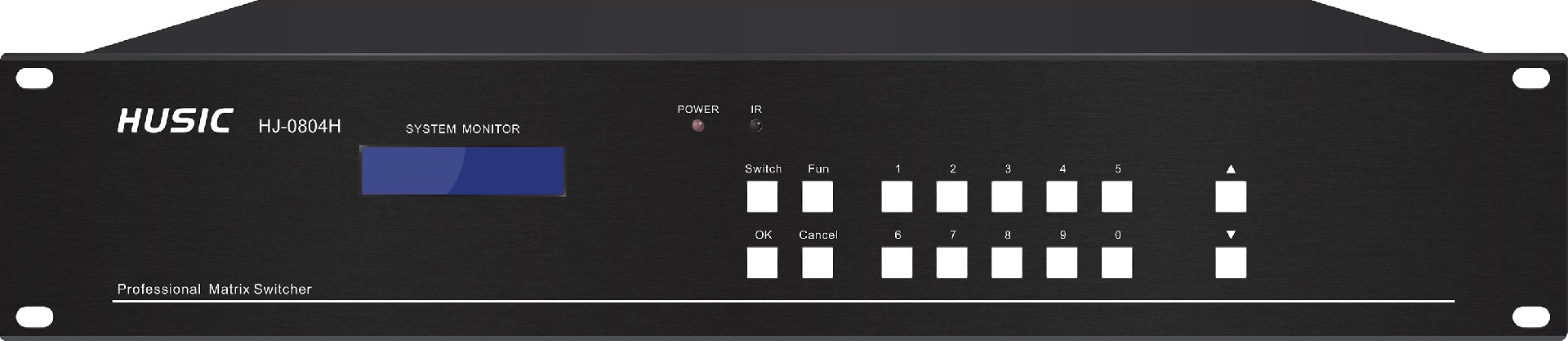

HDMI矩陣
產品型號：
HJ-0804H
所屬分類：
矩陣系列
產品簡介：
采用最新32位內嵌式處理器；采用大規模高分辨率芯片，具有長線驅動功能；獨立的切換輸出，遙控鎖定功能，面板手動一鍵切換，傻瓜方便；前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；具有斷電現場切換記憶保護功能；與包括1080p/60的所有HDTV分辨率和高達1920*1200的PC的分辨率兼容；長線
-
采用最新32位內嵌式處理器；
采用大規模高分辨率芯片，具有長線驅動功能；
獨立的切換輸出，遙控鎖定功能，面板手動一鍵切換，傻瓜方便；
前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；
具有斷電現場切換記憶保護功能；
與包括1080p/60的所有HDTV分辨率和高達1920*1200的PC的分辨率兼容；
長線輸入自動均衡，確保能對每個輸入進行獨立的自動的補償由于長距離傳輸或者使用低質量線村造成的信號損耗；
支持HDMI 1.3a、HDCP 1.3、與及DVI 1.0協議；支持高色深，以及高達2.25Gbps速率；
HDCP兼容，確保有內容保護的媒體能正常顯示與其它HDCP兼容設備的協同使用；
具有掉電記憶功能，帶有斷電現場保護功能；
具有2路RS-232通訊接口；
具有1路網絡接口，可通過以太網遠程控制， 支持8個用戶同時連接；
視頻
協議：支持HDCP，支持HDMI1.3,1.4協議，兼容DVI1.0協議
增益：0 dB
像素帶寬：165MHz, 全數字
接口帶寬：3.25Gbps（總共9.75Gbps，每種顏色是3.25Gbps）
最大支持分辨率：HDPC: 1920x1200P@ 60_24bit,
HDTV：1920x1080P@60_36bit
位時鐘抖動(Clock Jitter)：<0.15 Tbit
位上升時間(Risetime )：<0.3Tbit (20%--80%)
位下降時間(Falltime)：<0.3Tbit (20%--80%)
最大傳輸延時：5nS(±1nS)
切換速度：200 ns(最長時間)
信號類型： HDMI-A全數字 T.M.D.S. 信號
視頻輸入
接口：HDMI-A母接口
信號強度：T.M.D.S +/- 0.4Vpp
最小/最大電平：T.M.D.S 2.9V/3.3V
輸入EDID：EDID現場可擦寫
阻抗：50 Ω
最大直流偏置誤差：15mV
輸入距離：大于20米，在1920x1200@60時（推薦使用認證過的HDMI專用線材）
視頻輸出
接口：HDMI-A母接口
最小/最大電平：T.M.D.S. 2.9V/3.3V
阻抗：50 Ω
輸出距離：大于15米，在1920x1200@60時（推薦使用認證過的HDMI專用線材）
RS-232控制接口
串行控制接口：RS-232, 9-針母D型接口
波特率與協議：波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構：3 = TX, 2 = RX, 5 = GND
以太網控制接口（選配）
以太網控制接口：RJ-45母接口
以太網控制協議：TCP/IP
以太網控制速率：自適應10M或100M 全雙工或半雙工
規格
電源：100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
最大功耗：35w
尺寸：483L x 290W x 44.1H
溫度：儲存、使用溫度: -20℃ ~ +70°C
濕度：儲存、使用濕度:10% ~ 90%
產品重量：4kg
